Python als geografisches Informationssystem (GIS)

Mit dem Geoportal geo.admin.ch und diversen Python Bibliotheken steht ein vollwertiges GIS zur Verfügung. Die folgenden Plots wurden damit erzeugt. Als Höhenmodell wurde RIMINI verwendet.

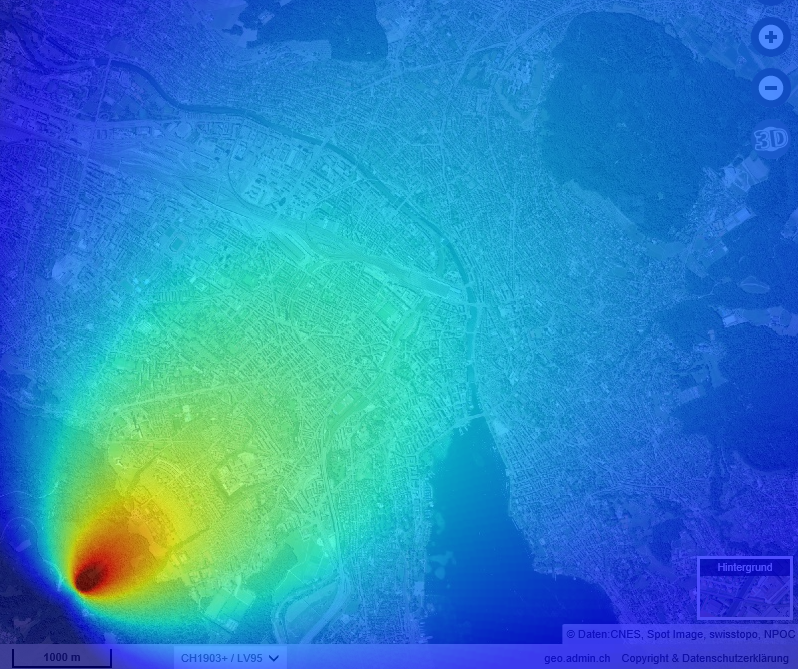

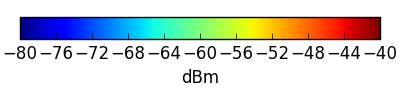

Coverage plot: Zürich

Das Funkfeld wurde nach der Methode berechnet, wie sie im Skript Free_space_loss beschrieben wird.

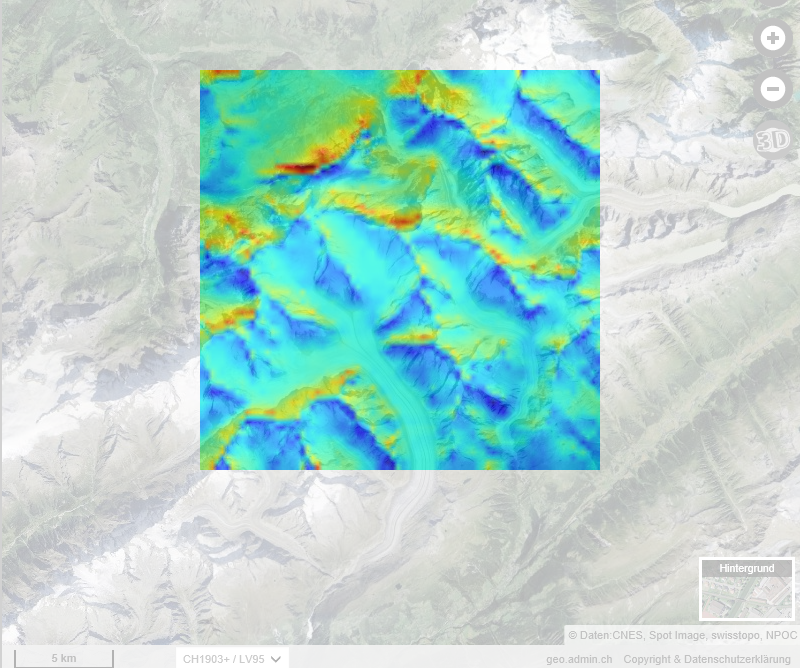

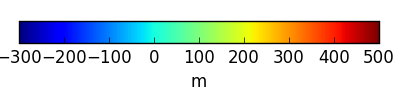

Gradient plot: Aletschgebiet

Mit numpy wurde der Gradient über dem Höhenmodell gebildet und dessen y Komponente visualisiert. Die Ausrichtung der Eiger Nordwand ist gut zu erkennen.

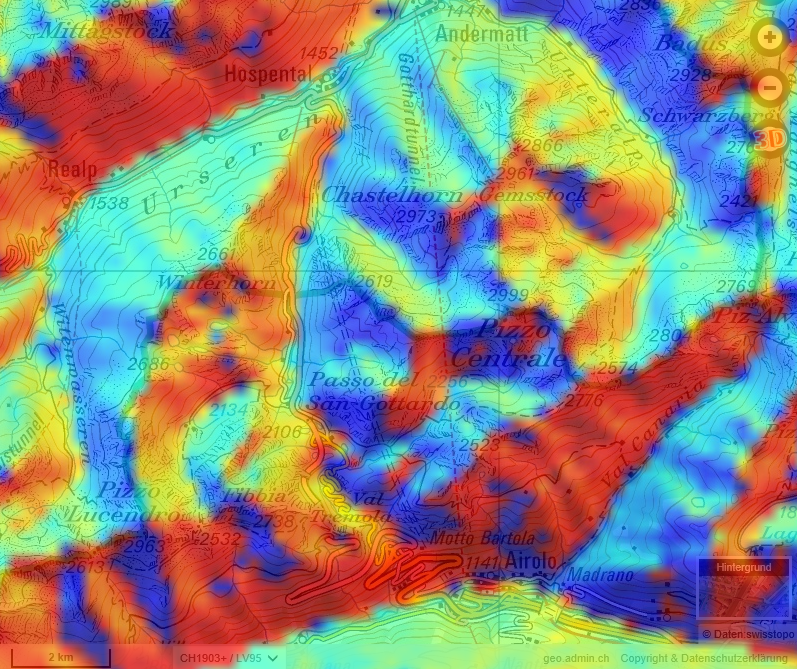

Direction plot: San Gottardo

Aus dem Gradienten kann die Richtung der Hangneigung berechnet werden. Wenn man sich ein wenig an die Farben gewöhnt hat, entsteht ein 3D Effekt.

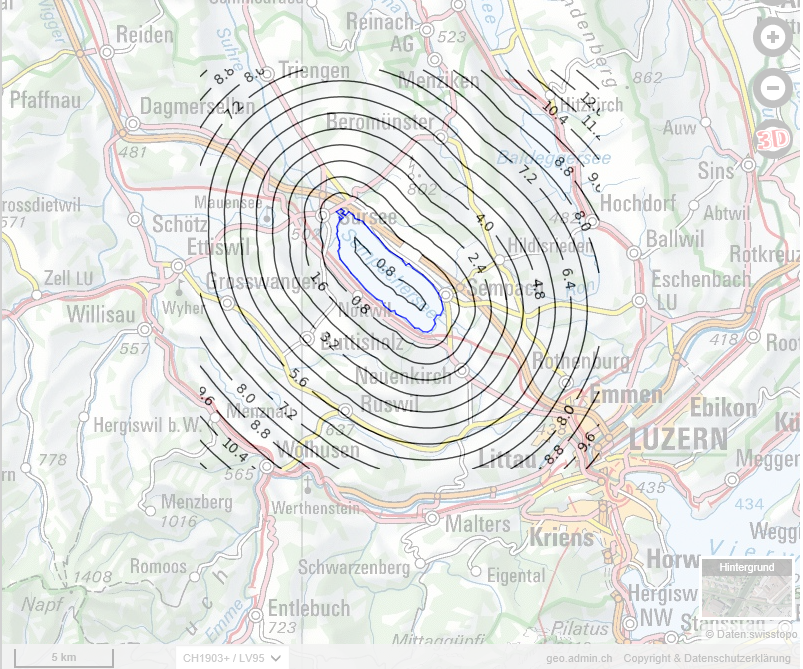

Contour plot: Sempachersee

Die Linien geben den Abstand zum Ufer des Sempachersees an (in km). Die Distanz der Punkte wurde mit einem nächsten Nachbar Algorithmus ermittelt.

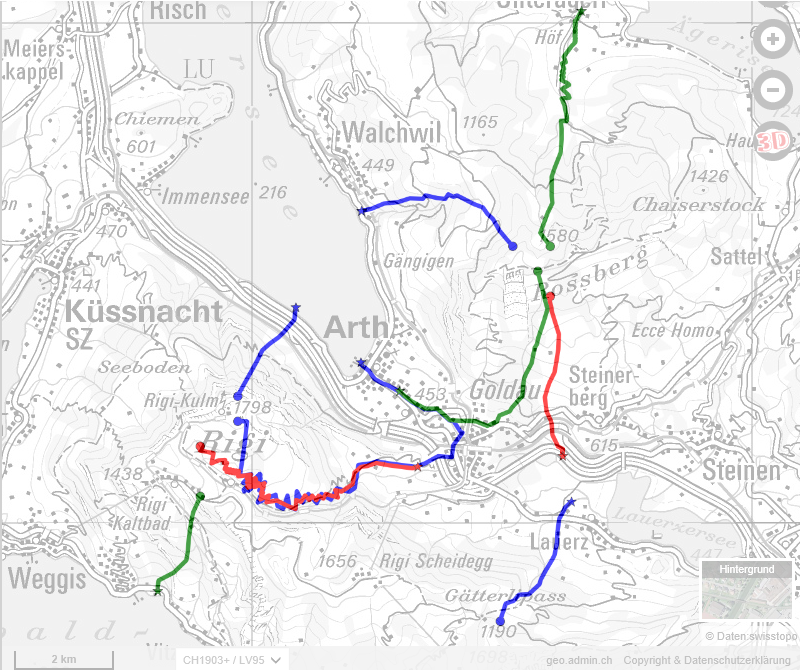

Steepest descent plot: Rigi und Rossberg

Mit dem Gradientenabstiegsverfahren findet Python die Falllinie. Der Startpunkt ist als Kreis, der Endpunkt als Stern dargestellt.
